Właśnie zbieram się do zrobienia sobie programatora AVR ISP na USB. Znalazłem ciekawy projekt USBasp. Jest też polska strona opisująca budowę tego programatora. Przeanalizowałem różne modyfikacje (m.in. USBasp - Caladan's Mod ) i postanowiłem zrobić własną.

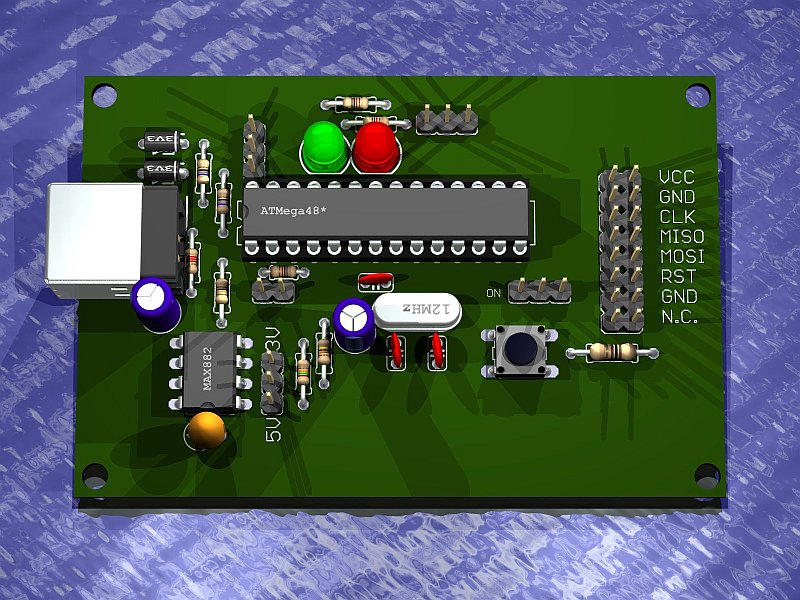

Moja wersja będzie wyglądać mniej więcej tak:

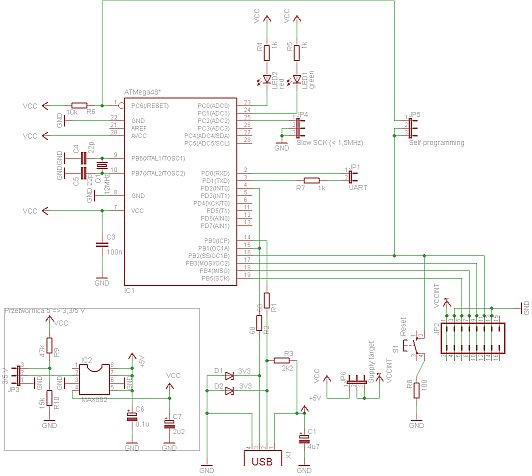

Głównie zależało mi na możliwości programowania zarówno układów zasilanych napięciem 5V jak i 3,3V. Dlatego w układzie (podobnie jak Caladan) zastosowałem przełączanie napięcia zasilającego. Do stabilizowania napięcia wykorzystałem MAX882, ponieważ mam w swoim zapasie dwie sztuki, które kiedyś zamówiłem z MAXIM jako bezpłatne próbki. Po za tym układ jest identyczny jak oryginał. Schemat programatowa rygląda tak:

Na razie jest to tylko projekt więc nawet nie wiadomo czy zadziała :D


Programator oczywiście zadziałał od razu, więcej informacji na Programator USBasp - wykonanie

Dodaj komentarz


Kod antyspamowy
Odśwież

Komentarze

Dawid Cieszyński
0 #2 Dawid Cieszyński 2010-01-21 08:35
Co do 3V to bez problemu działał przy załączeniu na 3v3 :)
Cytować
Dawid Cieszyński
0 #1 Dawid Cieszyński 2010-01-21 08:35
Witaj, programator zbudowany sprawdzony i wielokrotnie używany :)

Informacja o wykonaniu tutaj: http://cieszak.eu/pl/blog/325-programator-usbasp-wykonanie.html
